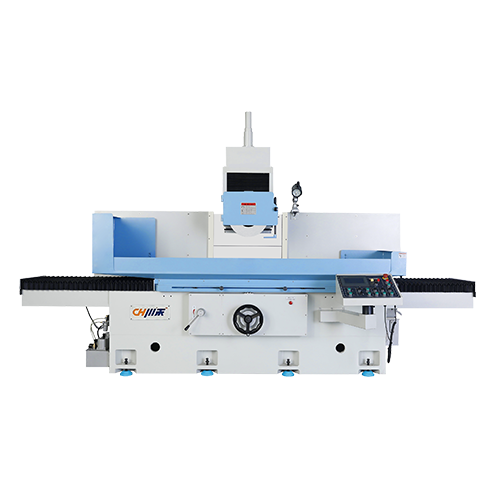

G5010S動柱式平面磨床

寬大的鑄件結構，使機床有優良的剛性和表面粗糙度。

人工精密刮鏟的雙V導軌，貼覆進口耐磨片，工作臺運行平穩，精度持久性高。

獲取方案
G5010S動柱式平面磨床

產品特點

  • 01
    本機床主要是用砂輪周邊磨削鋼料、鑄鐵及有色金屬等各種材料。根據工件材料、形狀，可采用不同的裝夾、定位方法。一般平面，可以采用電磁吸盤或直接緊固于工作臺上進行磨削加工；平面、直角面、任意角度、圓柱端面等，可在夾具上進行磨削加工（夾具客戶自制）。
  • 02
    該平面磨床采用：主軸磨頭體固定在立柱上作上下（Y向）移動，立柱沿主機座作前后（Z向）移動,工作臺在主機座上作左右（X向）移動的結構。
  • 03
    機臺之立柱、主機、工作臺均采用高級鑄鐵鑄造,采用三維計算機軟件優化設計，對于機床內部加強筋的配制均經過模擬分析，提升機床強度,防止變形。
  • 04
    X軸采用獨立液壓站與油壓缸，推動工作臺在主機座上來回移動，實現X軸運動平穩順暢。外置式液壓站使油溫的溫升減小,不會對主機產生變型。
  • 05
    Y軸采用三菱伺服馬達帶動磨制級精密滾珠絲桿聯接磨頭上下移動來實現磨頭進給。
  • 06
    采用工作臺左右、立柱（砂輪頭）前后獨立移動，即使裝載大重型工件前后也不容易移動。
G5010S動柱式平面磨床


規格參數

工作臺加工范圍

前后進給

上下結構

砂輪

馬達

其他

工作臺工作面積1000X500mm
左右最大移動量1140mm
前后最大移動量540mm
工作臺面至主軸中心最大距離600mm
工作臺最大承受重量800kg
工作臺T型槽14mm×3N
工作臺速度

2～25m/min

前后手輪進刀（1格）0.02mm
前后自動進給量0.2-20mm
前后快速移動（50HZ）1250mm/min
數字顯示器0.001mm
快速升降速度750mm/min
手動進給伺服電機方式×10~~×1
最小進給量0.001mm
固定循環 快速進給→粗磨→精磨返回             粗→精→返回
砂輪尺寸Φ350mm×40×Φ127mm(可選Φ400mm×40×Φ127mm）
主軸轉速1450rpm
主軸馬達7.5kW
上下驅動伺服馬達1kW
油壓馬達2.2kW
沖水馬達0.2kW
前后驅動馬達0.2kW
外觀尺寸（長×寬×高）5000×3250×2300mm
毛重6000kg

組成部分說明

三軸導軌

X軸采用雙V設計，符合較大機型重載和成型磨削，工作臺之滑軌面貼覆鐵氟龍(Turcite-B)，以減少阻尼系數使工作臺運行平穩，經工藝精湛的鏟刮處理，配合自動潤滑系統強制潤滑，確保精度及耐久性，增長機臺使用壽命。

Z軸滑軌采用雙V式設計，貼覆Turcit-B,經手工精密鏟刮確保其順暢移動,馬達通過同步帶傳動精密滾珠絲桿,帶動立柱在主機座上作前后精密進給。

Y軸滑軌采用精密滑動導軌，確保主軸上下運行順暢及良好的精度。精密級滾珠螺桿配以三菱伺服馬達驅動，剛性高，反映靈敏，最小進刀精度可以達到0.001mm。Y軸MPG進刀取代了傳統手輪進刀，提升了上下進刀精度及方便性，操作更為靈活。

主軸組主軸乃機床的心臟，該主軸選用臺灣著名品牌，主軸廠商采用高質量及高精密的精選特殊材料，經過嚴格的熱處理工藝和精密加工，確保主軸在材料上能獲得高質量的保證。大外徑的彈筒式主軸配合寬大的主軸座，穩定的立柱和大功率主軸馬達，切削功率大，且在精度上亦能有高保持性，主軸內部填封特殊的潤滑脂，并采用獨特迷宮型密封防護設計，使主軸長期使用，免予維護。
自動磨削設置

自動磨削可設置粗磨、精磨、光磨，可直接輸入各種磨削方式的進刀量，進刀次數，及光磨次數。

設置多種磨削方式，可儲存最后一次磨削循環，并可做Z字磨削，提升效率。

操控系統

采用日本三菱 PLC控制系統穩定可靠，且控制線路比一般傳統線路少，故障少，易于維護、修改與監測。

LCD觸控屏面板設置：LCD觸控屏，軟鍵式面板，各項研磨條件設定一目了然，簡單易操作。其參數以閃存(Flash RAM)方式記憶儲存,防止停電遺失數據。

LCD觸控屏面板設置LCD觸控屏，軟鍵式面板，各項研磨條件設定一目了然，觸控屏設置多樣磨削方式，操作簡單、方便。易學易懂，無需經過專業的培訓，其參數以閃存(Flash RAM)方式記憶儲存,沒有停電遺失數據的問題?？赏ㄟ^控制面板上的按鈕設定前后進給，左右點動對刀。
潤滑采用強制式循環潤滑裝置，加裝潤滑油冷卻器，油溫恒定提升精度，可自動并完全潤滑整部機器，循環使用，節省潤滑油費用不必要支出。
除屑標配磁性分離器，讓客戶減少更換切削液的時間，提升磨削表面質量。
機床防護標配船型防濺板和后大墻板，使工作臺內切削液不會飛濺到工作臺外面。
使用環境條件

相對濕度：  35～90%R／H(不結露)

環境溫度：  0℃_x005f∽40℃

空氣介質：  無腐蝕性介質

光    線：  充足，通風良好

機床應在上述工作環境下，長期穩定運轉。

操作與保養之空間G5010S機臺尺寸為長5000mm、寬3250mm及高2300mm，為安全考慮因素以及操作和維修的便利，空間必須比機臺尺寸規格更大，建議左右和后面各留0.5米空間。
